1. 概述
洒水喷头是自动喷水灭火系统中的关键部件之一,按设计的洒水形状和流量进行洒水灭火。喷头按结构形式分为开式喷头和闭式喷头,按热敏元件分为易熔元件喷头和玻璃球喷头,按安装方位分直立型喷头、下垂型喷头、边墙型喷头及隐蔽型喷头,按灵敏度分快速响应喷头、特殊响应喷头和标准响应喷头。喷头的关键技术参数还包括公称动作温度和公称口径等。

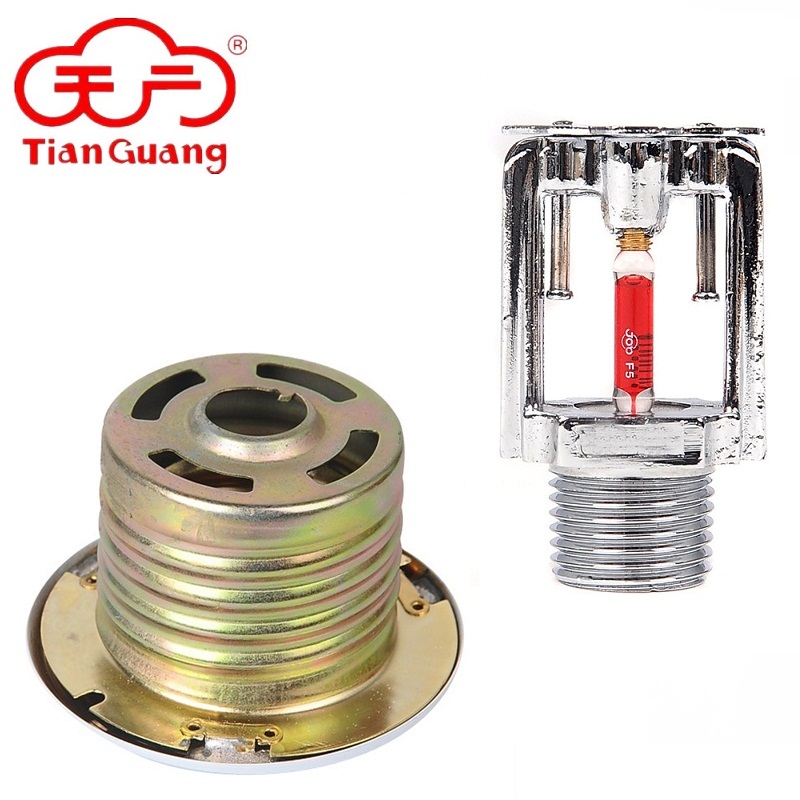

玻璃球洒水喷头以玻璃球作热敏感元件,在预定的温度范围内自动启动。
产品执行标准:GB5135.1《自动喷水灭火系统 第1部分:洒水喷头》。
2. 应用范围
玻璃球洒水喷头主要应用于湿式、干式、预作用等自动喷水灭火系统,按GB50084《自动喷水灭火系统设计规范》中相关规定执行。
3. 组成
玻璃球洒水喷头主要由喷头体、溅水盘、玻璃球、密封座(配密封元件)、紧定螺钉等构成。工作原理
平时,洒水喷头处于密封状态。当发生火灾时,洒水喷头玻璃球中的热敏感液体受热膨胀,导致玻璃球破碎,密封座和密封元件随之脱落,压力水流冲击喷头溅水盘后,形成一定的喷洒布水形式,洒水扑灭或控制火灾。
4. 技术参数
喷头型号

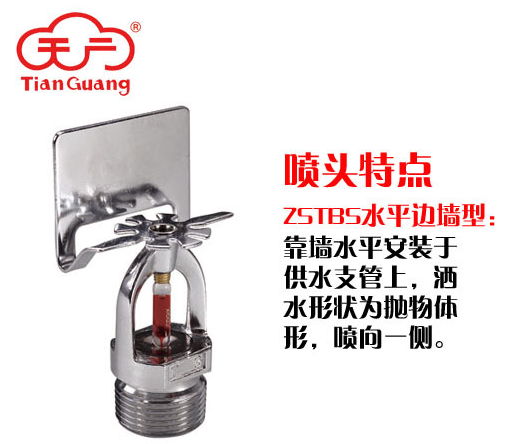

T-ZSTZ15、T-ZSTX15、T-ZSTBS15、N2 T-ZSTZ15、N2 T-ZSTX15、
KY ZSTDY15(Ø5)
K-ZSTZ15、K-ZSTX15、K-ZSTBS15、N2 K-ZSTZ15、N2 K-ZSTX15、
KY ZSTDY15(Ø3)
T-ZSTZ20、T-ZSTX20、
T-ZSTBS20
响应方式和玻璃球直径(mm)
特殊响应, Ø5
快速响应, Ø3
连接螺纹规格
R1/2
R3/4
公称通径(mm)
15
20
流量系数
80
115
公称动作温度(℃)
57
68
79
93
最高使用环境温度(℃)
37
38
49
63
玻璃球色标
橙
红
黄
绿
最高工作压力(MPa)
1.2
最低动作压力(MPa)
0.05
表面处理 [可选]
□铜本色 或 □镀铬抛光
5. 特点
我公司生产的玻璃球洒水喷头使用Job玻璃球及专用配套密封弹垫,具有造型美观、性能稳定、安全可靠、耐腐蚀性好、使用期长等特点。
